可調積放輥筒含義：
  積放輸送又稱堆積輸送，它除了具有一般動力輸送的性能之外，還允許在驅動裝置工作的情況下，貨物能夠在輸送線上停止和積存，而運行阻力無明顯增加。
  正常輸送時，積放機構起傳遞力矩的作用，而當貨物受阻停止積存時，運行阻力矩超過限定的滾筒工作力矩，積放套或摩擦片打滑，滾筒與驅動裝置間處于柔性連接狀態，表現為貨物下方的滾筒停止運轉，只有驅動元件繼續運轉。

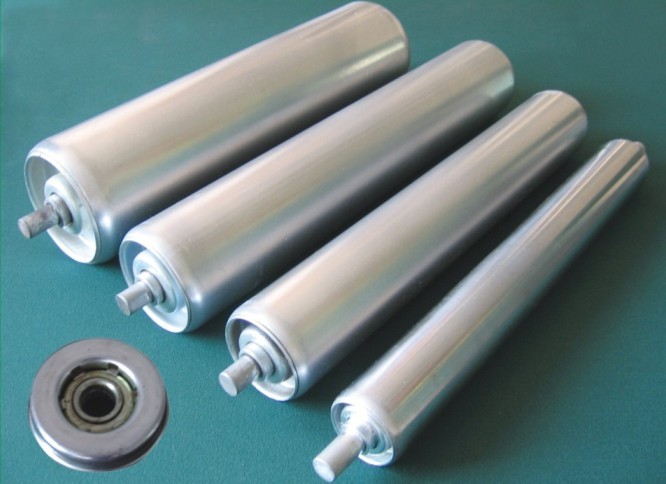

積放輥筒具有結構合理，精度高、噪音低、轉動靈活、承載范圍大、外形美觀等顯著特點，是物料輸送設備中不可缺少的關鍵零部件。

積放輥筒直徑選取

輥筒直徑及壁厚 輥筒長度 100 200 300 400 500 600 700 800 900 1000 Φ25x1.0 輥筒承重（KG) 40 35 30 30 25 20 15 10 5 5 Φ38x1.5 輥筒承重（KG) 65 60 55 50 45 40 35 30 20 15 Φ50x1.5 輥筒承重（KG) 90 80 70 65 60 50 45 40 35 25 Φ57x1.5 輥筒承重（KG) 100 90 80 75 70 60 55 50 45 35 Φ60x2.0 輥筒承重（KG) 140 130 120 110 105 100 90 85 80 75 Φ60x2.5 輥筒承重（KG) 160 150 140 130 125 120 110 105 100 90 Φ76X3.0 輥筒承重（KG) 190 180 170 160 150 145 140 135 130 120 Φ89X4.5 輥筒承重（KG) 230 220 210 200 190 185 180 175 170 160  表格是常用的積放輥筒尺寸，如有特殊規格，請聯系我們； 注意積放輥筒的輸送重量，單只最大不超過70kg；

用于轉彎輥筒輸送機的計算方式： 圓錐型輥筒錐度計算公式：r2=r1(R+L)/R

（r2--輥筒大端半徑；r1--輥筒小端半徑；R--彎道半徑；L--輥筒長度；R--由用戶設計而定）

2、輥筒規格的選擇： @輥筒直徑選擇：25mm、32mm、38mm、42mm、50mm、57mm、60mm、76mm、80mm、89mm。 @輥筒加工材質選擇：碳鋼鍍鋅、碳鋼鍍鉻、碳鋼包膠、鋁合金、不銹鋼、ABS等。   @積放輥筒傳動類型選擇：無動力輥筒、單鏈輥筒、雙鏈輥筒、“O”帶輥筒、錐形輥筒、槽型輥筒。 @積放輥筒固定方式：彈簧壓入式、內牙軸式、全扁榫式、通軸銷孔式。

重量不同應選擇直徑、長度的輥筒、輥筒長度可按用戶要求生產，一般情況下是貨物寬度+50mm。各種輥筒可適用于重量，長度和不同要求的物料的輸送。不同的使用環境應選擇合適種類的輥筒，比如潮濕的環境應選擇不銹鋼或塑鋼類型的輥筒。在有轉彎輥道時應考慮轉彎的半徑，以保證物料的順利輸送為確保貨物的平衡輸送，必須任何時候都有三支輥筒和輸送物保持接觸，對軟袋包裝物必要時應加托盤輸送

積放輥筒鏈條傳動有兩種方式，分別是單鏈輪大循環和雙鏈輪小循環。大循環傳動是采用單根環形鏈條驅動裝有單鏈輪的多支滾筒,每支滾筒受力均勻，傳動力較大；小循環傳動是在每支滾筒配裝雙排鏈輪，鏈條以交錯的方式依次傳動，
下圖是積放輥筒制作輸送機常用技術參數：
每支滾筒的受力不均勻，并由動力源開始滾筒受力逐漸減小，傳動力較小。大循環傳動適合長距離輸送，而小循環傳動適合短距離輸送及轉彎輸送。滾筒直徑規格50.8mm/60mm/76mm/89mm；滾筒中心距75mm /100mm/ 120mm/150 mm/200mm；輸送速度最大30m/min（可變頻調速）；單機輸送長度最大10m；承載最大100kg/m 。以上參數可根據需求定制。


積放輥筒產品特點：
1、特殊材料的摩擦片，大大增加了它的耐磨性，使用壽命顯著提高。
2、積放力的大小可以通過尾端的螺母進行調節，使得積放力平穩、精準。
3、尾端扣緊螺母的設計，使得使用過程中不易出現螺母松動導致積放力下降的情況。
下圖是有積放輥筒制作的輸送機

4、精密滾珠軸承通過沖鉚的方式固定在鋼制軸承殼內堅固、耐用。
可調積放滾筒分為：單鏈可調積放滾筒和雙鏈可調積放滾筒。
本文依據樂途行工業設備
多年的經驗編寫產品資料，如有定制產品，請聯系我們
